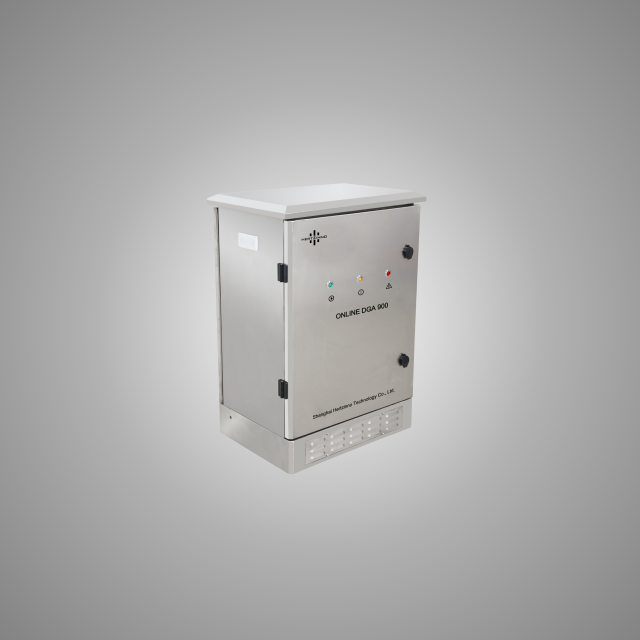

HZ-DGA-900 是一款線上溶解氣體分析 (DGA) 監測系統，專為變壓器狀態監測和早期故障診斷而設計。它採用光聲光譜、光子光譜、MEMS 紅外線光源技術和真空氣體萃取技術，測量變壓器油中的 9 種溶解氣體和水分。 HZ-DGA-900 測量週期為 1 小時，無需載氣或校準氣體耗材，且測量穩定性高，可協助電力公司、變電站和資料中心持續監測變壓器的健康狀況。

9 氣體 + 水分

在線監測變壓器故障氣體和油濕度。

1 小時週期

用於變壓器連續健康追蹤的光學測量週期。

無消耗品

日常操作無需載氣或校正氣體。

-40℃至70℃

適用於變電站及戶外環境，工作溫度範圍寬廣。

為何線上 DGA 如此重要

在變壓器故障演變成事故之前即時偵測。

溶解氣體分析是變壓器狀態監測中最重要的方法之一。透過持續追蹤故障氣體、水分、TDCG 與氣體變化率趨勢，線上 DGA 可協助運維人員在風險導致非計畫停機之前，識別過熱、電弧、放電與絕緣劣化等潛在問題。

早期故障預警

追蹤溶解故障氣體，在早期階段識別熱故障、放電活動與絕緣問題。

持續資產健康監測

以連續式變壓器油監測取代週期性取樣，提供更快速且更可靠的狀態感知。

水分與絕緣風險

監測變壓器油中的水分趨勢，支援絕緣狀態評估與維護計畫制定。

數據驅動維護

利用氣體濃度、TDCG 與變化率資料，支援故障診斷、警報策略與資產管理。

增強型 PAS 技術

無需氣體耗材的先進光學 DGA。

HERTZINNO 線上 DGA 系統結合增強型光聲光譜、光子光譜、MEMS 紅外線光源技術與雙腔體氣體檢測。此架構可提升長期穩定性、降低維護工作量，並避免許多傳統系統所需的載氣或校準氣體耗材。

MEMS 紅外線光源 電子調變式紅外線光源設計有助於避免機械斬波器振動，並支援穩定的光學測量。

雙腔體檢測 兩段式氣體吸收可提升微量氣體靈敏度，並支援變壓器故障氣體的可靠測量。

真空氣體萃取 透過真空脫氣從變壓器油中萃取溶解氣體，以支援可重複的線上測量。

無需載氣或校準氣體 光學測量設計可降低日常維護需求，使系統更適合長期無人值守運行。

在線溶解氣體分析用於變壓器健康監測。

HZ-DGA-900 透過真空氣體萃取從變壓器油中提取氣體，並利用光聲光譜和光子光譜分析目標氣體。 MEMS 紅外線光源技術和雙腔氣體檢測提高了長期穩定性，而自校準和免維護設計有助於減少現場維護工作量。

工作原理

01

取樣

採用真空氣體萃取法對變壓器油進行取樣。

02

天然氣開採

將溶解氣體從油中分離出來進行光學測量。

03

氣體分析

PAS、光子光譜和MEMS紅外線技術可測量故障氣體和水分。

04

故障監測

氣體濃度、TDCG 和變化速率數據支持變壓器故障診斷。

型號選擇

選擇合適的線上 DGA 型號

基礎 5 氣體變壓器監測可選擇 DGA500；針對關鍵變壓器應用中的進階 9 氣體與水分分析，可選擇 HZ-DGA-900。

基礎監測

HZ-DGA-500

5 氣體線上 DGA 監測器

DGA500 專為基礎線上變壓器狀態監測而設計。它可測量關鍵故障氣體與微量水分，支援早期預警、趨勢追蹤與日常資產健康管理。

測量 H₂、CO、CH₄、C₂H₂、C₂H₄ 與微量水分。
適用於配電變壓器與小型變電站。
採用 MEMS IR 與雙腔體設計，實現穩定測量。
支援 1 小時光學測量週期，且無需氣體耗材。

5 種氣體 另含微量水分

1 小時 測量週期

3 年 標準保固

無需氣體 無需載氣/校準氣體

進階監測

HZ-DGA-900

9 氣體 + 水分線上 DGA 系統

HZ-DGA-900 專為進階變壓器故障診斷與關鍵資產監測而設計。它為高價值變壓器、電網變電站與關鍵供電設施提供更全面的氣體覆蓋。

測量 H₂、CO、CO₂、CH₄、C₂H₂、C₂H₄、C₂H₆、O₂、N₂ 與微量水分。
適用於電力變壓器、關鍵變電站與資料中心供電基礎設施。
結合 PAS、光子光譜、MEMS IR 與雙腔體檢測。
專為長期穩定性、自動校準與免維護運行而設計。

9 種氣體 另含微量水分

1 小時 測量週期

5 年 標準保固

關鍵應用 適用於高價值資產

選型項目

DGA500

HZ-DGA-900

定位

基礎線上 DGA 監測

進階線上 DGA 監測

氣體覆蓋

5 種氣體 + 水分

9 種氣體 + 水分

最適合

配電變壓器、小型變電站與成本敏感型專案

電力變壓器、關鍵變電站、智慧電網與資料中心供電基礎設施

測量週期

1 小時光學週期

耗材

無需載氣或校準氣體

保固

3 年標準保固

5 年標準保固

技術規格

HZ-DGA-900 核心規格

適用於線上溶解氣體分析、變壓器狀態監測、水分測量、通訊與現場安裝的關鍵參數。

產品類型

線上 DGA 監測系統

測量方式

光聲光譜 + 光子光譜

測量參數

H₂, CH₄, C₂H₆, C₂H₄, C₂H₂, CO, CO₂, O₂ 與 H₂O

油樣取樣

真空氣體萃取

測量週期

1 小時

重複性

±3%

計算參數

總碳氫化合物、N₂、TDCG 與變化率

耗材

無需載氣或校準氣體

變壓器液體類型

礦物油或酯類液體

通訊

RS485 / Modbus RTU；可依配置提供 Modbus TCP

繼電器輸出

NO / NC

電源供應

220 V AC 50 Hz；110 V AC 60 Hz 可選

工作溫度

-40℃ 至 70℃

防護等級

IP55；可依配置客製 IP56 / IP66

尺寸

568 × 391.2 × 785.4 mm

重量

85 kg

備註：防護等級、Modbus TCP、警報輸入、法蘭配置與電纜長度應根據所選配置與現場需求確認。

下載

HZ-DGA-900 線上DGA監測系統常見問題解答

關於線上溶解氣體分析、變壓器故障診斷、9種氣體監測、水分測量和免維護DGA操作的常見問題。

HZ-DGA-900是做什麼用的？

HZ-DGA-900 用於線上變壓器狀態監測。它測量變壓器油中溶解的故障氣體和水分，以支援早期故障檢測、絕緣評估和設備健康監測。

HZ-DGA-900 可以測量哪些氣體？

HZ-DGA-900 可測量氫氣、甲烷、乙烷、乙烯、乙炔、一氧化碳、二氧化碳、氧氣和水分。

HZ-DGA-900 需要載氣還是校正氣體？

否。 HZ-DGA-900 設計用於免維護運行，無需載氣或校準氣體耗材。

什麼是測量週期？

光學測量的標準測量週期為 1 小時。

支援哪些變壓器油？

HZ-DGA-900 支援礦物油和酯類液體，包括合成酯類變壓器液體。

支援哪些通訊協定？

HZ-DGA-900 透過 RS485 支援 Modbus RTU，並且根據配置可以支援 Modbus TCP。

我的DGA技術文章

我們的DGA有何不同之處？

Mar 31,2026

規劃您的線上變壓器監控系統。

請告知您的變壓器類型、油品類型、監控目標、通訊要求和安裝環境。 HERTZINNO 將協助您選擇合適的線上溶解氣體分析 (DGA) 監測配置。

請求DGA解決方案
