工業應用場景

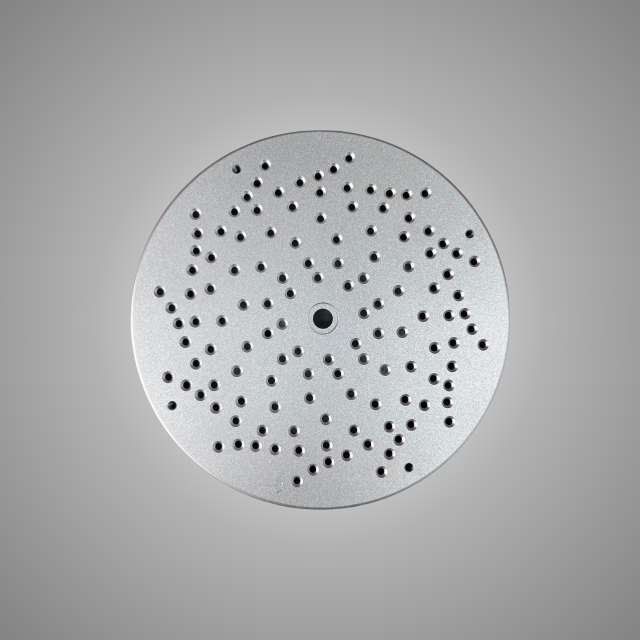

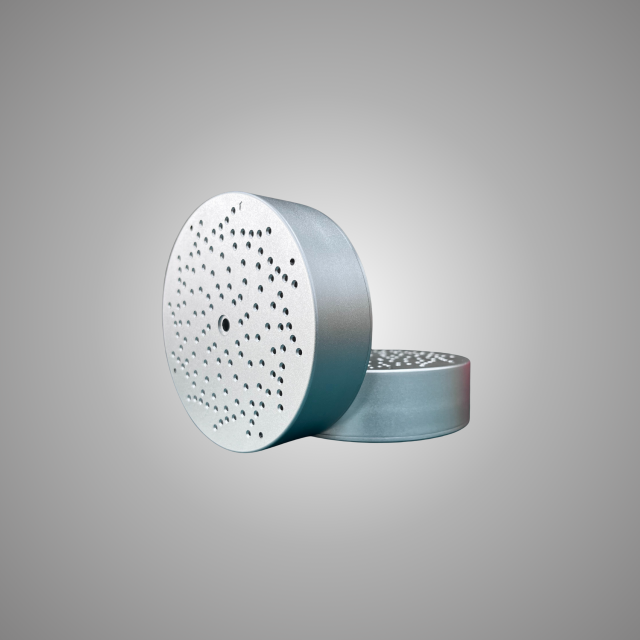

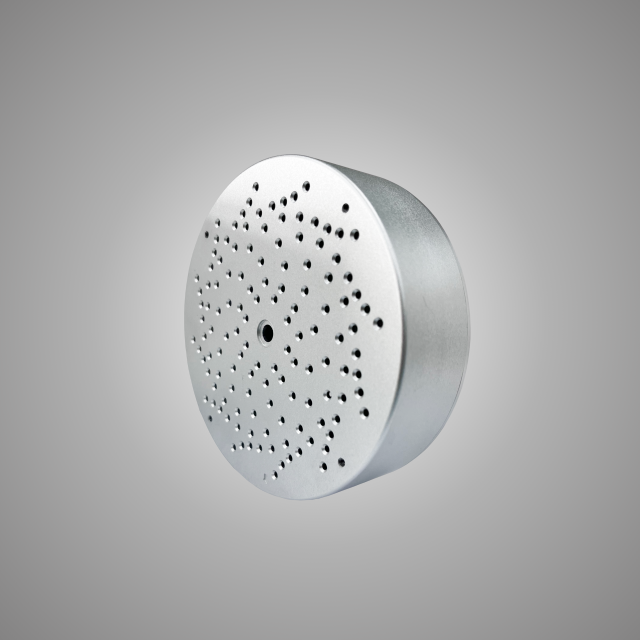

HZ-ACM-20Ex 應用於 OEM 聲學成像整合、二次開發與防爆監測設備
探索 HERTZINNO HZ-ACM-20Ex 防爆聲學相機模組如何支援 OEM 整合、機器人搭載式聲學感知、 壓縮氣體洩漏檢測、局部放電分析、二次開發與客製化工業監測系統。 此模組支援分板式或一體式配置，並提供 USB2.0 或 TCP/IP 輸出選項，方便靈活的系統設計。
OEM 整合
客製化聲學成像模組整合
將 128 MEMS 聲學成像模組整合至客製化檢測設備、嵌入式監測系統、 工業診斷平台與客戶自定義聲學成像產品。
機器人開發機器人搭載式聲學感知開發
為機器人平台、雲台、無人巡檢系統與移動式檢測設備增加聲源定位、 局部放電檢測與氣體洩漏感知能力。
氣體洩漏檢測壓縮氣體洩漏檢測設備
使用寬頻超聲檢測技術，開發用於壓縮空氣、加壓氣體系統、氣體管線、 公用工程網路與工業設備的聲學洩漏檢測設備。
電網研發局部放電分析平台
支援高壓電力系統中電暈放電、表面放電、懸浮放電與其他電氣故障模式的聲學局部放電分析。
二次開發聲學成像軟體與演算法測試
使用 USB2.0 或 TCP/IP 輸出進行演算法驗證、聲學成像軟體開發、 客製化視覺化平台與系統級整合測試。
防爆設備危險區域聲學監測開發
開發適用於危險工業環境的防爆聲學成像設備，滿足小型模組、 靈活板卡佈局與嵌入式聲學監測能力需求。
技術規格
HZ-ACM-20Ex 核心規格
適用於 OEM 聲學成像整合、局部放電分析、壓縮氣體洩漏檢測、二次開發與客製化監測系統的關鍵參數。
產品類型
OEM 整合用防爆聲學相機模組
模組配置
分板式或一體式設計
通訊選項
USB2.0 或 TCP/IP 輸出
麥克風陣列
128 個 MEMS 麥克風
頻率頻寬
2 kHz – 65 kHz
取樣率
130 kHz
相機視場角
60° ±2°
影像解析度
1920 × 1080 @30 fps
聲學成像幀率
30 fps
氣體洩漏檢測
≤0.1 L/min @10 m, 3 bar
局部放電分析
電暈、表面、懸浮與其他放電類型
聲紋影像
時域影像、頻域影像與聲紋影像
標準傳輸
RJ45
功耗
無資料處理器：3.5 W；含資料處理器模組：7.5 W
防護等級
IP65
尺寸
120 × 120 × 37 mm / 80 × 80 × 26 mm
重量
小於 450 g
工作溫度
-20℃ to 55℃
備註：板卡佈局、USB2.0 或 TCP/IP 輸出、資料處理器配置與軟體介面，應依客戶 OEM 整合需求確認。
